YE型號導電膠條


導電膠條

YE 型號

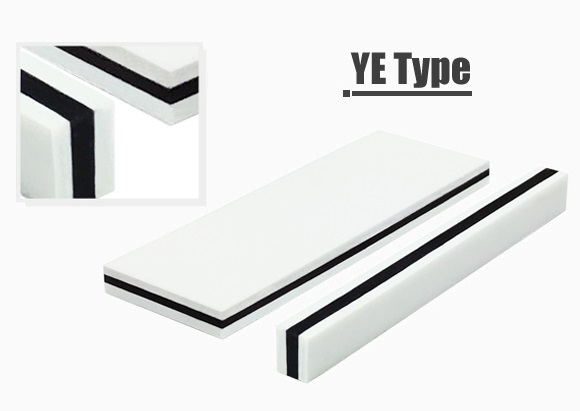

YE 型號導電膠條是專為點陣式液晶顯示器的精密和高品質而設計的,此型號之導電膠條的中心部份是採用低電阻材料製造,外層用特別技術製作以增強導電條的接觸效果,從而進一步減低電阻,增加可靠性。

可應用之產品

- 點陣式及圖象液晶顯示器
- 點陣式及圖象有背光效果之液晶顯示器

YE 型號與 YS/SYS 型號導電膠條之分別

  YE TYPE YS / SYS
YES YET
顏色 WHITE WHITE CLEAR
硬度 導電層 65~75 65~75 65~75
絕緣層 60 60 60
外層 25~32 35~45 35~45/25~35
電阻系數
(Ω ‧㎝)
導電層 1.1 1.1 2.5
絕緣層 1x1012 1x1012 1x1012
外層 1x1012 1x1012 1x1012
導電層: 絕緣層 1:1 1:1 1:1
斜紋 0~1 0~1 0~3
已定電流密度 1 1 1

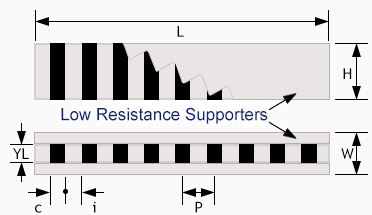

尺寸規格

公差

(單位:毫米)
    0.05P 0.1P
P 密度 0.05 ± 0.015 0.10 ± 0.03
L 長度 L ≤ 70 ± 0.3 70 < L ≤ 120 ± 0.45
120 < L ≤ 200 ± 0.7 200 < L ≤ 300 ± 0.9
H 高度 1.5 < H ≤ 5.0 ± 0.1 5.0 < H ≤ 20 ± 0.15
W 寬度 1.2 < W ≤ 2.5 ± 0.15 2.5 < W ≤ 4 ± 0.2
C 導電層寬度 0.025 0.05
I 絕緣層寬度 0.025 0.05
YL 中心寬度 YL=0.4 ±0.1毫米 when W≤1.2毫米
YL=0.5 ±0.1毫米 when W= 1.3毫米
YL≥0.6 ±0.1毫米 when W≥1.4毫米

Remarks: 0.03 pitch is available

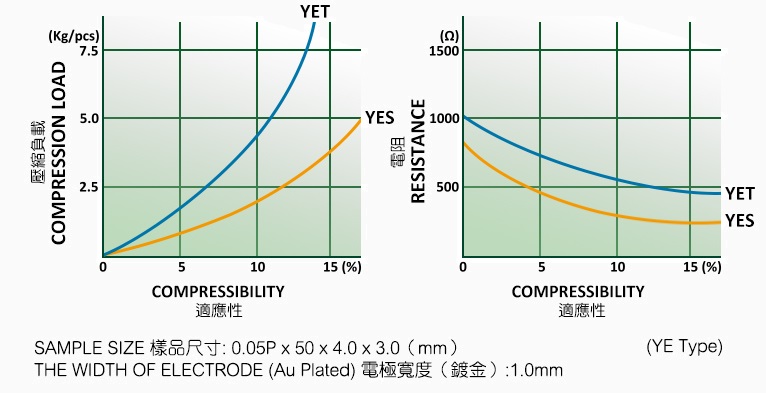

壓縮曲綫圖

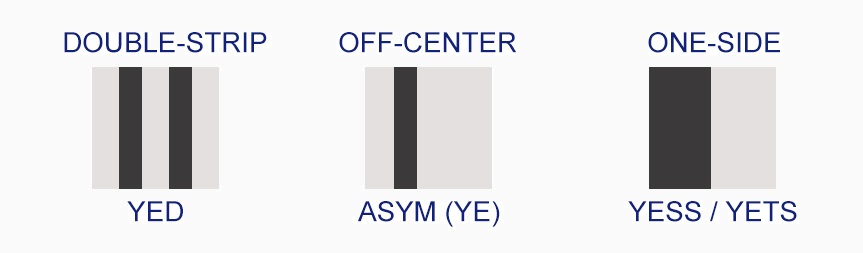

特殊形狀
