導電膠條
YI 型號
YI 型號導電膠條是在YL型號表面與底部兩面塗上絕緣的硅樹脂油墨,目的是可應用於金屬外殼內。
可應用之產品
電子錶及小型液晶顯示器

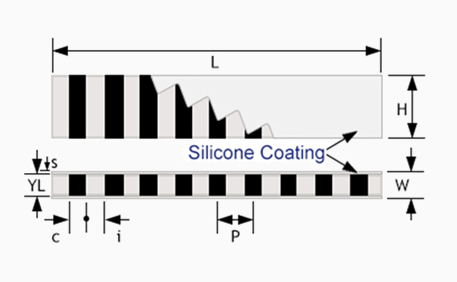

尺寸規格


公差
(單位:毫米) | ||||
0.05P | 0.1P | 0.18P | ||
P | 密度 | 0.05 ± 0.015 | 0.1 ± 0.03 | 0.18 ± 0.04 |
L | 長度 | L≤70 ±0.3 70 < L≤120 ±0.4 120<L≤200 ±0.6 200<L≤300 ±0.8 |
||
H | 高度 | 1.0<H≤5.0 ±0.1 5.0<H≤20 ±0.15 | ||
W | 寬度 | 0.3<W | ||
C | 導電層寬度 | 0.025 | 0.05 | 0.09 |
I | 絕緣層寬度 | 0.025 | 0.05 | 0.09 |
S | 外層塗料 | 0.02 - 0.04 | ||
YL | 中心寬度 | YL=0.4 ±0.1mm when W ≤ 1.2mm YL=0.5 ±0.1mm when W = 1.3mm YL≥0.6 ±0.1mm when W≥1.4mm |
Remarks: 0.03 pitch is available
壓縮曲綫圖
