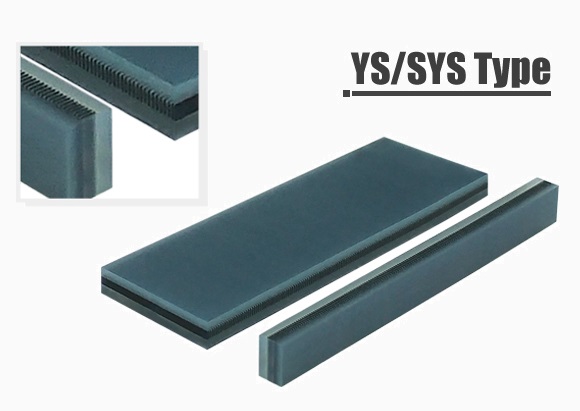

YS/SYS 型號導電膠條


導電膠條

YS/SYS 型號

YS/SYS 型號導電膠條是在YL型號的兩面加上絕緣的外層,增加其可壓縮性能。它適用於連接中型的液晶顯示器與電路板。YS型號與SYS型號導電膠條的分別是絕緣外層的硬度不同,YS外層略為堅硬。

可應用之產品

適合於所有液晶顯示器產品,如計算機,電子玩具,通訊及視聽產品等。 (應用範圍與 YP 型號相同。)

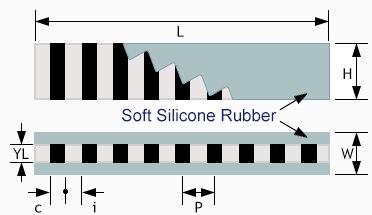

尺寸規格

公差

(單位:毫米)
    0.05P 0.1P 0.18P
P 密度 0.05 ± 0.015 0.1 ± 0.03 0.18 ± 0.04
L 長度 L ≤ 70 ±0.3 70<L≤120 ± 0.45
120<L≤200 ±0.7 200<L≤300 ± 0.9
H 高度 1.5<H≤5.0 ± 0.1 5.0<H≤15 ± 0.15
W 寬度 1.2<W≤2.5 ± 0.15 2.5<W≤4 ± 0.2
C 導體寬度 0.025 0.05 0.09
I 絕緣體寬度 0.025 0.05 0.09
YL 中心寬度 YL=0.4 ±0.1毫米 when W ≤ 1.2毫米
YL=0.5 ±0.1毫米 when W = 1.3毫米
YL≥0.6 ±0.1毫米 when W≥1.4毫米

Remarks: 0.03 pitch is available

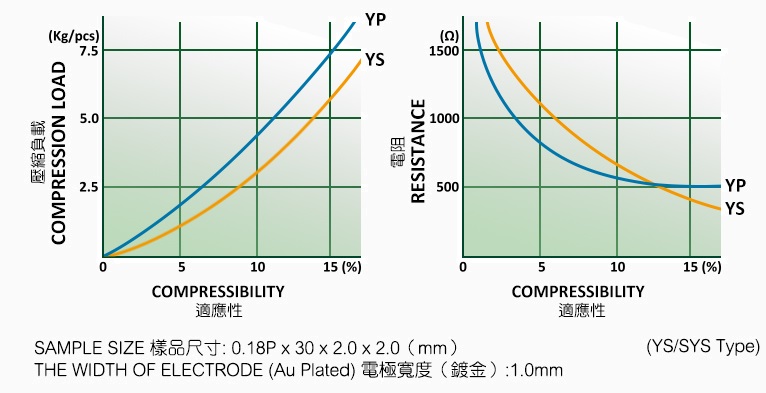

壓縮曲綫圖

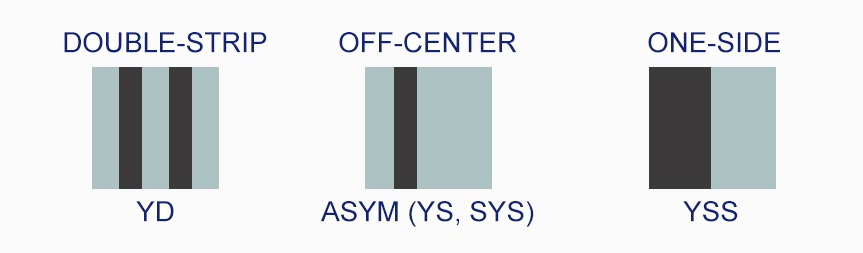

特殊形狀
